2022-12-29 17:41:55

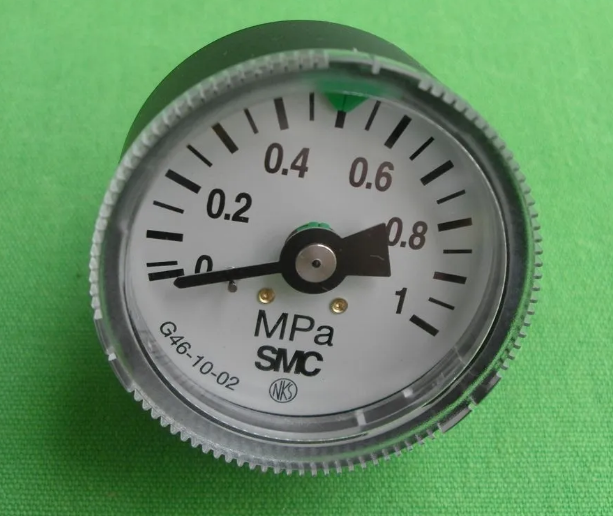

SMC壓力表被多個行業廣泛用于監測和校準壓力功能和應用。在大多數情況下,它們的設計、配置和生產完全符合行業的特定需求,并提供準確和精確的數據。
無論壓力表的廣泛使用如何,在決定安裝壓力表時,務必仔細考慮有關壓力表的所有因素。選擇正確的壓力表來準確測量過程的需要,有助于避免與壓力表故障相關的許多問題。
準確性
根據美國機械工程師協會 (ASME) 的規定,壓力表的精度范圍為 4A 至 D,這在 ASME 40.1 中有所概述。對于機械壓力表,精度由滿量程或量程的百分比決定。隨著精度的提高,價格也隨之提高。
所需精度的確定取決于壓力表的功能;壓力表的功能范圍從簡單的測試到復雜工業過程的監控。一般情況下,測試壓力表的滿量程精度應為0.25%至0.10%,而關鍵過程需要0.5%的精度。不太關鍵的過程可以有 2% 的準確度。
撥號
壓力表的刻度盤隨壓力表的種類而異,尺寸從1.5英寸到16英寸不等。表盤尺寸的決定因素是表盤的放置位置和所需的精度。一般規則是,較大的刻度盤用于難以接近的操作區域,而較小的刻度盤可用于易于接近的空間。當必須經常讀取壓力表并且必須非常準確時,經驗法則是使用大表盤以便快速輕松地讀取讀數。
環境
環境因素在任何監測、校準或數據收集設備中都起著重要作用。除了被檢查的介質類型外,環境因素還包括溫度、介質和大氣中的顆粒物、冷凝和濕度。
環境中的一個主要因素是溫度,它會顯著影響壓力表讀數。有設計用于補償溫度的壓力表型號。在存在極端溫度變化的地方,應隔離儀表以對其進行保護。在有腐蝕性材料、顆粒物質或潮濕條件的環境中,應使用防風雨密封和充滿液體的壓力表。
媒體
壓力表的選擇應與要監測的介質及其將要承受的介質保持一致。制造商提供多種壓力表選擇,適用于腐蝕性條件、各種類型的化學品和氣體,以及存在沖擊、脈動或振動危險的條件。
腐蝕性環境(例如廢水處理廠、石化加工或化學制造)的普遍選擇是由不銹鋼制成的儀表,它可以提供出色的沖擊、振動和極端溫度保護。
其他用于保護壓力表免受危險介質影響的東西是各種形式的密封件,例如可以安裝在任何類型壓力表上的隔膜密封件。制造商還提供定制密封材料,例如鉭和聚四氟乙烯。
連接
選擇連接時,重要的是要考慮過程壓力、儀表尺寸和重量、空間以及泄漏完整性。壓力表具有國家管螺紋 (NPT) 或 G 型連接。連接是 NPT 還是 G 通常取決于壓力表的地理位置。在美國或加拿大,連接通常為 NPT,這是美國國家標準協會 (ANSI) 和 ASME 的標準螺紋類型。外螺紋 NPT 連接是圓錐形的,螺紋直徑從尖端到插座逐漸減小,因為錐形螺紋形成更好的密封。
G 連接存在于歐洲、亞洲和拉丁美洲,并且可以在除加拿大和美國之外的世界其他任何地方找到。螺紋將按照英國標準平行管 (BSPP) 連接器的樣式是直的,以字母“G”區分。G 連接器的平行螺紋設計允許在不損壞螺紋的情況下定期安裝和拆卸量規,但需要密封墊圈來密封連接。
除了 NPT 和 BSPP 連接類型外,其他類型還包括德國標準規范 (DIN)、日本工業標準 (JIS) 和 SAE。
連接位置
關于連接的一個明顯因素是它旨在將儀表連接到應用程序。連接的位置和尺寸可以實現更多功能。下部安裝量規可以連接到朝上的母接頭,而朝后的連接會使讀數變得笨拙。
安裝選擇的類型有直接閥桿下連接、遠程表面安裝下連接、面板表面安裝后連接、面板孔 U 形夾齊平安裝后連接或面板孔前法蘭齊平安裝后連接。
壓力范圍
最大工作壓力不應超過滿量程的 75%。選擇超出此范圍的壓力表會導致壓力表疲勞和失效。
按
壓力傳感器元件由多種金屬制成,包括黃銅、青銅、合金鋼、不銹鋼、蒙乃爾合金和鉻鎳鐵合金。與選擇壓力表的許多其他因素非常相似,元件的選擇取決于要監測的介質。元素的類型必須與媒體兼容,并且能夠承受可能傷害或損壞它們的媒體的所有方面。
以上內容介紹了如何選擇SMC壓力表?的問題。此外深圳歐德捷科技專業銷售全新原裝進口SMC壓力表,并且承諾銷售的產品均為全新原裝進口,同時為廣大客戶提供報價、選型、產品資料等服務。
