壓力開關是一種機械或電子設備,當流體、空氣或氣體達到閾值或設定點時,由流體、空氣或氣體的壓力激活。壓力開關的設計包括布爾登管、活塞、隔膜或薄膜,它們會隨著系統施加的壓力量而移動或變形。
壓力開關的組件連接到開關中的一個或多個觸點。在足夠大的力作用下,觸點會根據其配置關閉或打開開關。盡管壓力開關有多種用于檢測壓力的方法,但它們主要可分為機電式或電子式。壓力開關用于大多數采用壓縮氣體系統、HVAC、儀表系統、泵送系統等的行業。
工作原理:
典型的壓力開關有一個活塞,一側承受流體壓力。另一側通常處于大氣壓力下。流體壓力施加的力被預加載彈簧的力抵消。與流體接觸的表面積和彈簧常數經過精心設計,使活塞僅在達到一定壓力時移動。彈簧由設定螺釘預壓。調整設定點螺釘以將激活壓力設置得更高或更低。
切入和切出:
壓力開關通常有兩個工作點:切入和切斷壓力。在泵和壓縮機系統中,當流體壓力低于設定水平時,開關將被激活。這將啟動泵或壓縮機的電機,使系統恢復到正常水平。當壓力超過設定點時,開關不會立即停用。有一種形式的滯后或差動可以防止突然跳閘。這允許壓力增加,直到達到壓力范圍的上限。當達到更高的設定點或切斷時,開關停用。
過程(入口)端口:
入口端口是將壓力開關組件連接到處理單元的部分。壓力開關安裝在連接到儲罐或管道的噴嘴上。典型的連接是螺紋配件。在極少數情況下,使用螺栓或焊接連接。重要的是接頭類型及其壓力等級與流體壓力兼容。
壓力傳感元件:
機械式壓力開關按其壓力傳感元件分類。這是開關的主要部分,它通過流體壓力機械地啟動開關。流體側的活塞或隔膜區域設計用于從預期的流體壓力傳遞足夠的力。面積越大,所需的驅動力和彈簧力就越大。請注意,只需很小的力即可啟動開關。彈簧抵消了大部分壓力。
彈簧:
彈簧抵抗來自流體的力。它被預加載以匹配流體的工作壓力。只有當來自流體壓力的力超過彈簧施加的力時,開關才會激活。
設定點調整螺釘:
與彈簧集成的是設定點調節螺釘。設定點調節螺釘用于增加或減少啟動壓力。
微分:
這用于擴大或縮小開關的工作壓力范圍。在泵系統中最常見的常見設計是一組彈簧和調節螺釘,它們明顯小于設定點調節。擰緊或松開此螺釘只會改變壓力范圍的一端(較高端或較低端),而另一端保持不變。
隔膜(隔膜活塞組件)、密封件和 O 形圈:
隔膜與其他密封部件一起保護開關內部免受過程流體的影響。它是一種柔性材料,通常由聚合物、彈性體或金屬合金制成。隔膜材料的類型是根據流體的類型及其溫度來選擇的。常見的膜片和密封材料有:
丁腈橡膠或丁腈橡膠 (Buna-N):
這些材料對油或石油基液體具有很強的抵抗力,但在臭氧和酮存在的情況下會降解。丁腈橡膠隔膜和密封件在成本和物理性能之間取得了良好的平衡,使其適用于大多數中性流體。其工作溫度范圍為 -30°C 至 100°C。
乙烯丙烯二烯單體或三元乙丙橡膠:
這是另一種廣泛用于高溫水和蒸汽服務的彈性體。其工作溫度最高可達 482°F (250°C)。它耐臭氧、酮、弱酸、堿和其他氧化性化學品。它們不用于石油服務,因為 EPDM 可以吸收油和燃料,從而導致它們膨脹。
碳氟化合物或 FKM(Viton):
Viton 是一種專有材料,其特性類似于 NBR。這種材料耐石油基液體和溶劑。它們也不適合含有酮的流體。Viton 具有出色的工作溫度,最高可達 200°C。
聚四氟乙烯:
PTFE 由于其聚合鏈結構,很少用作以前材料的隔膜。它不像彈性體那樣有彈性并且容易蠕變。它們僅被考慮用于非常高的溫度(高達 500°C)和腐蝕性或高磨損服務。流行的 PTFE 隔膜由聚四氟乙烯 (PTFE) 和 Kapton 層(聚酰亞胺)制成。
開關外殼:
開關外殼保護開關和其他內部部件免受外部環境的影響。開關外殼的一個重要規格是其防護等級。典型的外殼規格是 IP、NEMA 和 ATEX 等級。IP 和 NEMA 等級描述了防止固體和液體異物進入的保護級別。ATEX 等級適用于具有火災和爆炸風險的環境。
觸點:
觸點是開關的導電部件之一。分離或連接觸點將使電路斷電或通電。開關觸點由具有高耐腐蝕性和導電性的材料制成,例如銅、銀、金或黃銅。就其連接而言,觸點可以是 NO、NC 或 CO。NO 用于在設定點切入的初始斷電電路。NC 通過最初通電執行相反的操作。CO 開關服務于兩個連接或電路,一開一閉,常用于控制聯鎖或更復雜的電路。對于簡單的控制激活,NO 或 NC 就足夠了。
終端:
連接控制或儀表電路的端子。大多數壓力開關的銘牌上都有關于端子相對于觸點配置的標記。銘牌包括用于確定電路中正確端子連接的原理圖或圖表。與觸點一樣,端子必須耐腐蝕且具有高導電性。

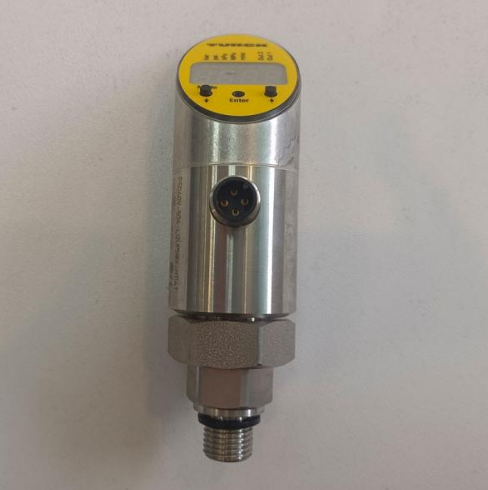

以上內容介紹了TURCK圖爾克壓力開關是什么?壓力開關由什么部件組成的?的問題。此外深圳歐德捷科技專業銷售全新原裝進口圖爾克壓力開關,并且承諾銷售的產品均為全新原裝進口,同時為廣大客戶提供報價、選型、產品資料等服務。
