BK Mikro 刀具檢測系統的物理結構由四個基本組件組成——掃描儀、控制單元、連接電纜和安裝支架。這 4 個基本組件集成在一起構成工具監控系統。
一、控制單元:
控制單元是系統的大腦。控制單元存儲來自掃描儀的對象位置的位置。控制器比較后續檢查的位置,以驗證對象是否處于正確位置。如果對象或區域不正確,則控制單元向機器發送信號以控制停止過程,或者如果機器有能力則可能調用冗余工具。BK Mikro 中有 2 個主要版本的控制單元,基本版和高級版。
1.高級版提供 4 種變體;數字 IO、Profibus、DeviceNet 和 PROFINET
2.基礎版為低價版,僅支持一項功能或左右檢查。
3.高級版旨在監控超過 512 個對象或功能。
4.Profibus、DeviceNet 和 PROFINET 版本使用這些現場總線協議與 CNC 通信,并允許無限數量的刀具位置。
二、掃描器:

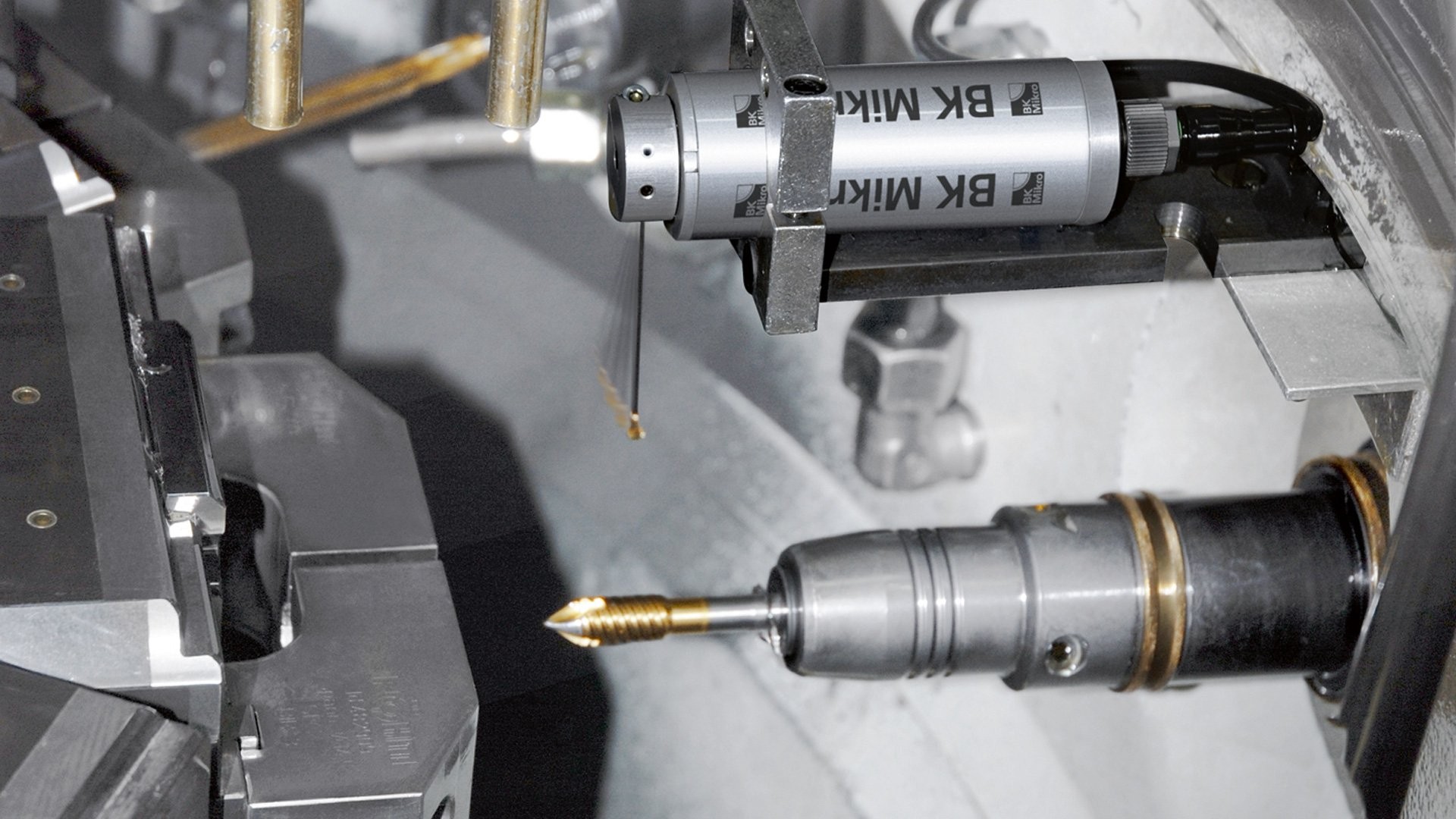

掃描儀是該刀具監控系統的主要組成部分。掃描儀可以是探頭型或棒型,固定在安裝支架中。掃描儀可以執行單向或雙向掃描。這有助于檢查工具缺陷、偏斜、未對準等。掃描儀可以檢查小至 0.002 英寸的差異,具體取決于掃描桿的長度。
三、連接電纜:
連接電纜從控制單元連接到掃描儀電機。根據應用的要求,電纜的長度從 0.5m 到 15 米不等。它們也有直角或直角連接。
四、安裝支架:
系統隨附一個分體式夾具支架,用于固定掃描儀。通常,客戶安裝技術人員之一將制造一個定制支架,將掃描儀放置在機器中的正確位置進行檢查。
以上內容就是BK Mikro刀具檢測系統最重要的四個部件,此外深圳歐德捷科技專業銷售原裝進口BK Mikro斷刀檢測系統,并且承諾銷售的產品均為全新原裝進口,同時為廣大客戶提供報價、選型、產品資料等服務。
