2022-08-23 16:59:35

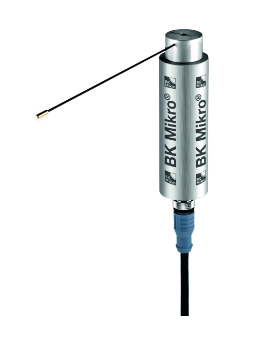

TK94 類型的兩種掃描儀變體具有相似的功能。不同之處在于變體“A”用于檢查單個位置或可用空間,而變體“RL”在兩個方向上旋轉而不會停下來檢查兩個工具。這些掃描儀最適合惡劣的環境,并具有內置的空氣吹掃和強勁/快速的電機。該掃描儀將用于以前使用 BK Mikro 4 或 5 型掃描儀的應用,例如車床、傳送機或加工中心的工作范圍。
1、控制單元
2、I/O 單元 - BKM9I/O(可選)
3、掃描儀(電機) – TK94A 或 TK94RL
4、連接電纜
6、安裝支架 - BKMB
TK94A斷刀檢測系統用途:
1、監視先前已通過“示教”或“學習”輸入其精確位置的掃描位置或工具。然后在每個循環之后檢查該位置,以驗證工具或位置是否仍然存在于 +/- 1.2°-25° 用戶定義的窗口內。
2、監視左右方向以檢查 2 個工具位置 (TK94RL)
3、監控可通過兩個可調開關選擇的掃描范圍或位置(與 BKM9I/O 結合使用時)。
4、使用軟件或 BKM9I/O 上的兩個可調節開關設置窗口來監控區域的可用空間。
5、典型的自由空間監控應用是在主軸嘗試將另一個零件裝入其中之前驗證零件是否已從車床的副主軸中彈出。
TK94A斷刀檢測系統工作原理:
一旦使用 Teach/Learn 或通過調節開關設置位置,系統就可以運行了。只需將 24vdc 信號施加到“開始”端子即可啟動掃描周期(這可以通過 CNC、PLC 或繼電器完成)。魔杖將旋轉到所選位置并驗證工具或?qū)ο笫欠翊嬖?。如果一切正常,設備將輸出“OK”信號以允許機器循環繼續。如果工具壞了,棒將移動超過存儲位置,控制器將輸出“KO”信號,讓機器知道有問題并自動關閉。魔杖還必須移動到最小位置。
深圳歐德捷科技專業銷售原裝進口BK MIKRO斷刀檢測,此款產品型號為TK94A斷刀檢測系統,并且承諾銷售的BK MIKRO斷刀檢測產品均為全新原裝進口,同時為廣大客戶提供報價、選型、產品資料等服務。
